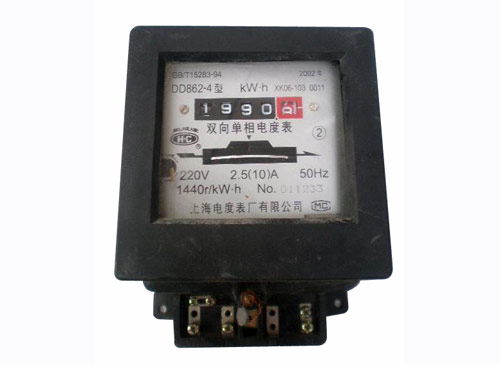

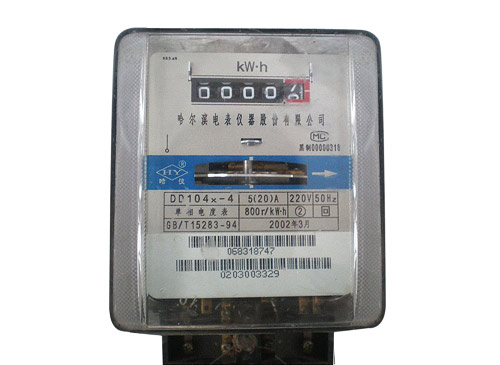

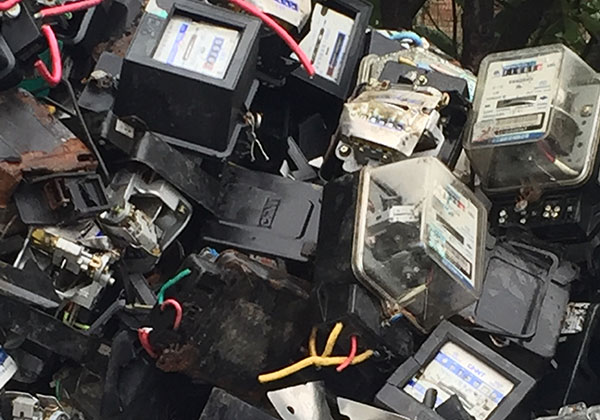

廢舊電表之所以能實現電能測量，主要是由五個核心部分組成即：驅動元件、轉動元件、制動元件、軸承、計度器。那廢舊電表又由哪些驅動元件組成呢？

（1）電壓驅動元件：由電壓鐵芯、電壓線圈和回磁極組成。繞在電壓鐵芯上的電壓線圈接在被測電壓所接入的線路上與負載并，不管有無負載電流電壓線圈總是保持帶電的，所以要消耗功率。為減少消耗功率、保證所需安匝（25-50匝/V）。電壓線圈的匝數通常為（7000-12000匝）、線徑一般為（0.1-0.15mm）漆包線、功率消耗（0.5-1.2W）、回磁極用(1.5-2mm)厚的鋼板沖壓而成,用作電壓工作的磁通。電壓鐵芯用0.35-0.5 mm的硅鋼片疊成,具有較高的導磁率。

（2）電流驅動元件：由電流鐵芯、電流線圈和過載補償裝置組成。繞在電流鐵芯上的電流線圈接在被測電流所經過的線路中與負載串聯。電流鐵芯用0.35mm厚的“U”形高硅電工鋼片疊成，電流的安匝一般在（60-150）范圍內，即標定電流為5A的電能表，其電流線圈匝數為（12-30匝），選擇線圈線徑一般按電流密度為3-5A/mm2，所消耗的視在功率不超過2.0VA 過載補償裝置一般用較小的矽鋼片制成,在U形電流鐵芯的缺口處加裝一個磁分路,其作用是當電流過大時,因磁分路飽和,使在標定電流下,經過它的非工作磁通間的分配重新改變,使工作磁通增大與電流增大成正比,從而使轉盤轉速保持與電流成正比。
